ArCon: советы и подсказки

Эффективное использование макросов

Опыт показывает, что многочисленные пользователи ArCon опираются на собственные методы при конструировании элементов. Однако очень часто новые функции остаются незамеченными, хотя и существенно упрощают процесс работы. Убедитесь в их эффективности лично!

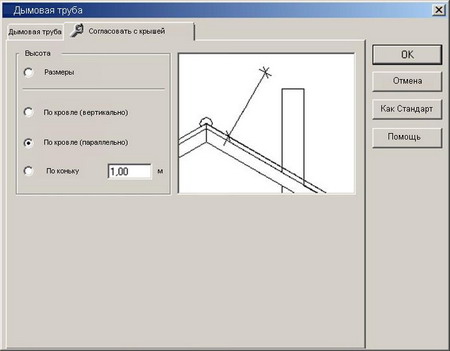

Вспомогательная программа ArCon: дымовая труба

С ее помощью вы можете запросто согласовать с крышей дымовую трубу. Как только вы запустите этот макрос, в окне свойств дымовой трубы появится дополнительная вкладка по ее установке.

Графический 2D-Редактор

Служит для изображения графических 2D-элементов. С его помощью вы можете загружать линии, полигоны, заполненные объекты, рисунки, bmp и небольшие dxf-файлы, которые редактируются как линии.

Для перекрытия подвальных этажей в видах мы рекомендуем использовать белые заполненные прямоугольники. Они создают в разрезах штриховку.

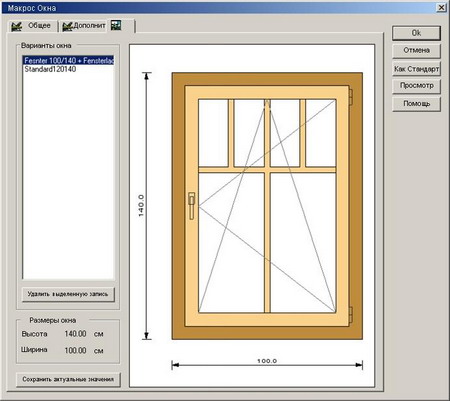

Сохранение (свободно определяемых) окон и дверей

При запуске этого макроса в окне свойств появляется дополнительная вкладка для сохранения собственных окон. Окно сохраняется со всеми его свойствами: размерами, текстурой, перекладинами, дополнительными объектами (например, ставнями).

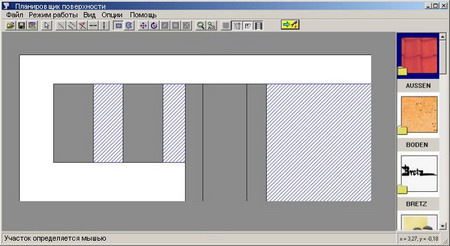

Дизайнер поверхности предлагает возможность для индивидуального проектирования пола, стен и потолков. Просто выберите нужный цвет и определите участок текстурирования.

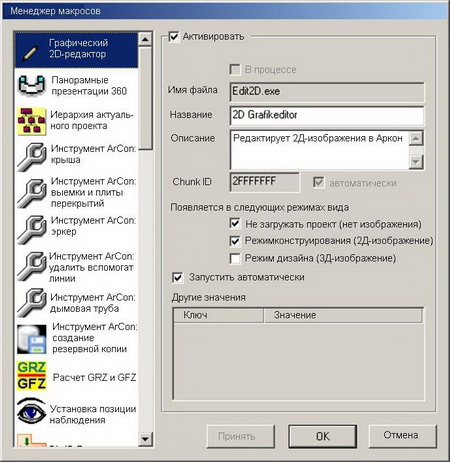

Менеджер макросов

Помогает определить необходимые для того или иного режима макросы. Также вы можете выбрать вспомогательные программы, запускаемые автоматически.

Автоматически можно запустить следующие макросы:

  • вспомогательная программа ArCon: дымовая труба;

  • вспомогательная программа ArCon: крыша;

  • сохранение свободно конструируемых окон и дверей;

  • графический 2D-Редактор;

  • DWG-экспорт;

  • Дизайнер поверхности.

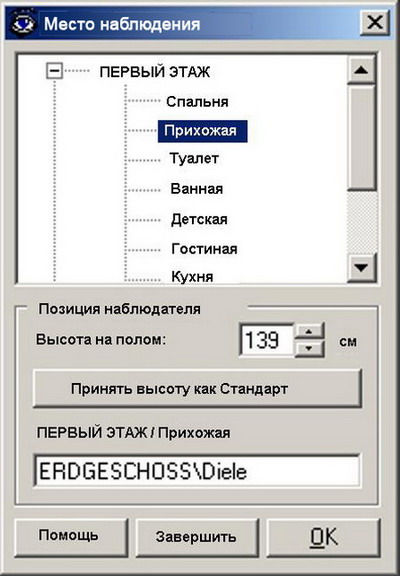

Установка позиции наблюдения

Данный макрос позволяет «телепортироваться» в любое нужное вам помещение (функционирует в режиме дизайна). Просто выберите помещение и высоту глаз наблюдателя и подтвердите ОК. Чтобы свободно передвигаться в этом помещении, нажмите командную кнопку «Обход».

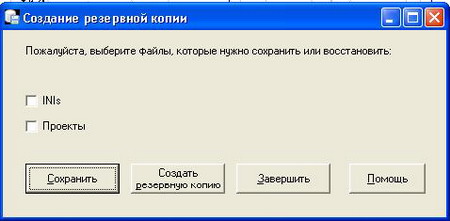

Программа создания резервной копии необходима для сохранения всех установок и стандартов по стенам, крышам и окнам. При обновлении или новой инсталляции вы можете загрузить эти установки с помощью «Restore backup».
