БЛОКИ ОКОННЫЕ

Термины и определения

(согласно СТО 89531747-001-2010)

3 Термины и определения

В настоящем стандарте применяют следующие термины с соответствующими определениями.

3.1 окно: Часть стеновой или кровельной конструкции здания (сооружения), предназначенная для сообщения внутренних помещений с окружающим пространством с целью обеспечения естественного освещения и вентиляции помещений, защиты от потерь тепла, атмосферных, шумовых и других воздействий, включающая в себя, в общем случае, оконный проем, оконный блок, крепежные детали, монтажный шов. В состав окна могут входить также: подоконная доска, отливы, облицовочные детали откосов, вентиляционный клапан и др.

3.2 оконный проем: Проем в стене или кровле, предназначенный для монтажа одного или нескольких оконных (балконных дверных) блоков, конструкция которого может предусматривать устройство монтажного шва, установку отлива, подоконной доски, облицовочных материалов и деталей откосов, вентиляционного клапана.

3.3 оконный блок: Светопрозрачное изделие, предназначенное для естественного освещения, а также вентиляции помещения, его защиты от потерь тепла, атмосферных, шумовых и других внешних воздействий. Оконный блок, как правило, включает в себя: коробку (раму), створки, светопрозрачное заполнение, оконные приборы, петли и может быть дополнительно оснащен встроенными устройствами приточной вентиляции, жалюзи и др. функциональными элементами.

3.4 балконный дверной блок: Светопрозрачное изделие, предназначенное для сообщения внутреннего помещения с балконом или лоджией, естественного освещения помещения и защиты от потерь тепла, атмосферных, шумовых и других внешних воздействий. Балконный дверной блок, как правило, включает в себя: коробку, дверное полотно со светопрозрачным и/или непрозрачным заполнением, дверные приборы, петли и в отдельных случаях, фрамуги, жалюзи и др. функциональные элементы.

3.5 рамочный элемент оконного или балконного дверного блока: Сборочная единица оконного блока (коробка), дверное полотно, створка (фрамуга, форточка), состоящая из брусков (профилей), соединенных между собой посредством жестких угловых связей (например, на шипах и клее, сварке, механических связях).

3.6 коробка (рама): Сборочная единица оконного блока, неподвижно закрепляемая в стеновом проеме и предназначенная для установки створок (полотен). В отдельных случаях в коробку (или в ее часть) может быть установлен стеклопакет, стекло, вентиляционный клапан.

3.7 створка: Сборочная единица оконного блока, предназначенная для установки светопрозрачного (как правило) заполнения и соединяемая с коробкой посредством петель или направляющих. Неоткрывающаяся створка закрепляется в коробке неподвижно.

3.8 узкая створка: Створка двух и более створчатого оконного блока шириной, близкой к минимальному технологическому размеру (как правило, до 450 мм) используемая как устройство приточной вентиляции.

3.9 фрамуга: Створка, с горизонтальной осью поворота, используемая как устройство приточной вентиляции.

3.10 форточка: Рамочный элемент, навешиваемый на петли в створку, с размерами, близкими к минимально возможным технологически (площадью, как правило, не превышающей 0,2 м2), используемый как устройство приточной вентиляции.

3.11 полотно: Сборочная единица балконного дверного блока, соединяемая с коробкой посредством петель или направляющих, включающая светопрозрачное заполнение (нижняя часть полотна может быть выполнена в виде непрозрачной щитовой или филенчатой конструкции).

3.12 светопрозрачное заполнение: Стекло, стеклопакет, их комбинация (или другой светопрозрачный материал), установленные в рамочном элементе оконного блока.

3.13 сухое остекление: Установка светопрозрачного (непрозрачного) заполнения с применением эластомерных уплотняющих прокладок.

3.14 клеевое остекление: Установка светопрозрачного (непрозрачного) заполнения с применением герметиков, мастик, клеевых составов.

3.15 оконный блок правого (левого) открывания: Одностворчатый оконный или балконный дверной блок с распашным (поворотным) открыванием с расположением петель справа (слева) при виде со стороны открывания створки или полотна. При наличии в оконном блоке с распашным (поворотным) или поворотно-откидным открыванием нескольких створок, вид открывания определяется по расположению узкой створки (или рабочей створке, предназначенной для проветривания).

3.16 архитектурный рисунок оконного блока: Фронтальный вид оконного бока с заданной конфигурацией расположения импостов, горбыльков, декоративных деталей, образующих рисунок оконного переплета и пропорции полей остекления.

3.17 мансардный оконный блок: Оконный блок, устанавливаемый в конструкцию кровли под заданным углом к горизонтальной плоскости.

3.18 деревоалюминиевый оконный блок: Оконный блок, включающий в себя деревянные рамочные элементы и рамочные элементы из алюминиевых сплавов, прочностные характеристики которых учитывают в расчетах сопротивления эксплуатационным нагрузкам.

3.19 деревянный оконный блок с алюминиевой облицовкой: Оконный блок из деревянных рамочных элементов, наружные поверхности которых защищены от атмосферного воздействия накладными деталями из алюминиевых сплавов.

3.20 оконный блок из алюминиевых профилей с деревянной облицовкой: Оконный блок из алюминиевых рамочных элементов, облицованных со стороны помещения деревянными накладными деталями.

3.21 брусок (профиль): Профильная деталь рамочного элемента оконного блока или отдельная погонажная деталь, не входящая в рамочные элементы (например, отлив).

3.22 функциональная часть бруска: Локальная рельефная область бруска, выраженная на его поперечном сечении в виде выступа, канавки, четверти и др., имеющая специальное назначение, например, водоотводная канавка.

Функциональные части брусков (профилей) приведены на рисунке 1.

3.23 импост: Средний (промежуточный) брусок коробки, служащий для притвора и навески створок и являющийся основной конструктивной деталью оконного блока, воспринимающей ветровые нагрузки. В зависимости от расположения в коробке импост может быть вертикальным или горизонтальным.

3.24 штульп: Профиль, жестко закрепляемый на створке и обеспечивающий безимпостный штульповой притвор (в деревянных оконных блоках - брусок створки, обеспечивающий штульповой притвор).

3.25 штапик: Деталь, предназначенная для крепления светопрозрачного или непрозрачного (глухого) заполнения рамочного элемента.

3.26 горбылек (средник): Средний брусок створки, предназначенный для декоративного деления поля остекления.

3.27 декоративные накладки (ложные горбыльки): Накладные декоративные профили, наклеиваемые на стекло или стеклопакет.

3.28 дождезащитный профиль: Деталь, предназначенная для отвода дождевой воды от поверхности оконного блока.

3.29 отлив: Металлический или ПВХ-профиль, закрепляемый на бруске коробки оконного блока (или подставочном профиле), предназначенная для защиты узлов примыкания от дождевой воды.

3.30 притвор: Место примыкания (узел сопряжения) различных элементов оконного блока, например, импостной притвор - узел сопряжения створки с импостом коробки; безимпостной (штульповой) притвор - узел сопряжения смежных створок.

3.31 наплав: Выступ профиля створки (коробки), перекрывающий зазор в притворе и предназначенный, как правило, для обжатия уплотняющих прокладок.

3.32 профильная система: Комплект профильных деталей, имеющих определенные размеры и форму сечений, установленные в технической документации (чертежах) изготовителя на типовую конструкцию оконного блока.

3.33 вентилирование помещений (регулируемое проветривание): Обеспечение вентиляции помещений с разной кратностью воздухообмена путем применения различных устройств или конструктивных элементов оконного блока.

3.34 вентиляционный клапан: Приточное устройство, встроенное в оконный блок, стеновой проем или наружную стену здания, предназначенное для обеспечения требуемого воздухообмена.

3.35 внутрипрофильная вентиляция: Способ обеспечения ограниченного проветривания помещения через отверстия и каналы камер поливинилхлоридных профилей с целью регулирования температурно-влажностного режима в помещении.

3.36 щелевое проветривание: Ограниченное проветривание помещения через фиксированный зазор в притворе (наибольший зазор - до 7 мм) при минимально открытой створке.

3.37 прочность угловых соединений: Способность угловых соединений рамочных элементов воспринимать внешние механические нагрузки без разрушений.

3.38 долговечность (срок службы): Характеристика оконного блока, определяющая его способность сохранять технические показатели в течение определенного срока в заданных климатических условиях, подтвержденная результатами лабораторных испытаний и выражаемая в циклах стандартных испытаний или условных годах эксплуатации (срока службы).

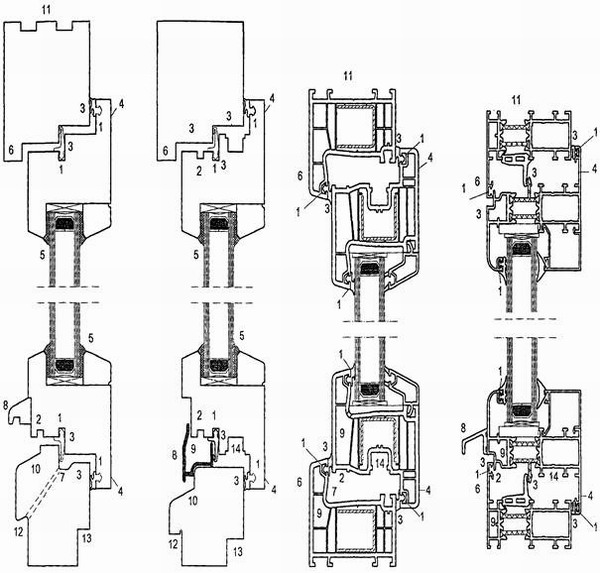

1 - паз под уплотняющую прокладку; 2 - водоотводная канавка; 3 - притворная часть; 4 - наплав створки; 5 - герметик (с внутренней стороны) или эластомерный уплотнитель (с наружной стороны); 6 - наплав коробки; 7 - водоотводной желоб; 8 - дождезащитный профиль; 9 - водоотводная камера; 10 - уклон для отвода воды; 11 - присоединительный контур рамы; 12 - четверть (фальц) под отлив; 13 - четверть (фальц) под подоконную доску; 14 - фурнитурный паз

Рисунок 1 - Функциональные части брусков (профилей)

БЛОКИ ОКОННЫЕ. ОБЩИЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ

СТО 89531747-001-2010

Стандарт предназначен для применения при промышленном выпуске оконных и балконных дверных блоков общестроительного назначения, изготовленных с применением различных материалов и может быть использован при проектировании этих изделий и строительных объектов в целом.

При разработке стандарта учитывались результаты подготовительной работы, проведенной ведущими институтами и организациями в части анализа современных конструкций оконных блоков и технической базы индустрии их производства; анализ опыта эксплуатации оконных блоков в различных климатических условиях; результаты испытаний современных конструкций оконных блоков в российских и зарубежных испытательных центрах; действующие европейские технические нормы по основным эксплуатационным характеристикам, классификации и применению оконных блоков.

Стандарт направлен на повышение энергоэффективности строительной продукции в части повышения требований к теплозащитным и светотехническим характеристикам оконных блоков в развитие положений Федерального закона РФ от 23 ноября 2009 г. № 261-ФЗ «Об энергосбережении и повышении энергетической эффективности».

Стандарт разработан с учетом основных положений документов Европейской организации по стандартизации (СЕН):

• - EN 14351-1:2003 Окна и наружные дверные блоки без характеристик огнестойкости и (или) дымопропускаемости;
• - EN 12210:1999 Окна и двери - Устойчивость к ветровым нагрузкам - Классификация;
• - EN 947:1998 Двери на петлях или шарнирах - Определение устойчивости к вертикальным нагрузкам;
• - EN 948:1999 Двери на петлях или шарнирах - Определение устойчивости к статическим перекручивающим (торсионным) нагрузкам;
• - EN 12400:2002 Окна и дверные блоки - Механическая стойкость - Требования и классификация;
• - EN 13115:2001 Окна - Классификация механических свойств - Напорные, торсионные и рабочие усилия.

Требования стандарта предназначены для применения организациями, независимо от форм собственности и государственной принадлежности.

СОДЕРЖАНИЕ

• 1 Область применения
• 2 Нормативные ссылки
• 3 Термины и определения
• 4 Общие положения, классификация
• 5 Технические требования
• 5.1 Размеры и предельные отклонения
• 5.2 Характеристики
• 5.3 Требования к конструкции
• 5.4 Требования к материалам и комплектующим
• 5.5 Комплектность
• 5.6 Маркировка
• 6 Правила приемки
• 7 Методы контроля
• 8 Упаковка, транспортирование и хранение
• 9 Требования безопасности
• 10 Требования к монтажу и эксплуатации
• 11 Гарантии изготовителя
• Приложение А. Примеры архитектурных рисунков оконных и балконных дверных блоков
• Приложение Б. Основные виды оконных блоков
• Приложение В. Классификация оконных блоков по вариантам конструктивного исполнения
• Приложение Г. Схемы расположения подкладок под стеклопакет
• Приложение Д. Расчет общего коэффициента светопропускания
• Приложение Е. Пример заполнения паспорта оконного блока
• Приложение Ж. Сведения о разработчиках стандарта
