Creative Lines

Creative Lines создан на базе дополнительного модуля программы ArCon e-Lines.

e-Lines - это программа, позволяющая создавать CAD-чертежи различного происхождения и формата, объединять их на одном плане с общим видом и выводить на плоттер. Вне зависимости от того, являетесь ли Вы архитектором, дизайнером, проектировщиком, конструктором, застройщиком или подрядчиком, Вы получите превосходный инструмент, при помощи которого можно создать качественный проект. Графический интерфейс eLines очень удобен в использовании, а возможность интуитивной работы с программой избавит пользователя от прохождения специального компьютерного курса. Чертеж создается точно так же, как обычно, изменяется лишь устройство, на котором выполняется работа: экран заменяет лист бумаги, роль карандаша и ластика выполняет курсор мыши. Широкие возможности eLines реализуются благодаря соединению с «ArCon-Визуальная архитектура», идеальным дополнением которого он и является. Созданные в ArCon общие планы, сечения и виды автоматически делятся программой e-Lines на фрагменты плана и слои и впоследствии могут обрабатываться с помощью мощных функций программы e-Lines.

Эти функции позволяют:

  • работать с проектами в DIN или других произвольных форматах;
  • загружать файлы векторных (HPGL, WMF) и растровых (BMP, TIF, JPG, PCX) форматов;
  • cоздавать графические примитивы (линии, полигональные линии, части кругов и эллипсов, сплайн-кривые и кривые Безье), в том числе и фигуры (прямоугольники, полигоны, круги и эллипсы);
  • осуществлять установку, удаление, сдвиг, вращение, зеркальное отражение, масштабирование, группировку, разрезание, отсечение, компоновку различных элементов чертежей на заднем и переднем плане;
  • произвольно определять штриховку;
  • проставлять размеры отдельно, в виде размерных цепочек, угловые и радиальные размеры;
  • вводить и редактировать тексты;
  • использовать большой каталог деталей с архитектурными символами и символами оформления; возможно также создание и обработка собственных деталей и каталогов.

CreativeLines - это программа-приложение, позволяющая редактировать и создавать чертежи строительных рисунков ArCon. Благодаря расширенным функциям Вы можете эффективно обрабатывать планы на различных этапах строительства.Этажи, боковые представления, разрезы или специальные визуализации из ArCon импортируются в Creative Lines. План можно расширить посредством проставления размеров и дополнительными чертежами.

ArCon в состоянии представить проект 2-мерного плана с разных сторон: фронт, вершину, возвышение стороны и т. д. С Creative Lines Вы можете представить проект ArCon со всех его сторон, включая и трехмерные изображения. При желании можно добавить строительные детали, наложив дополнительные слои на уже существующий проект.

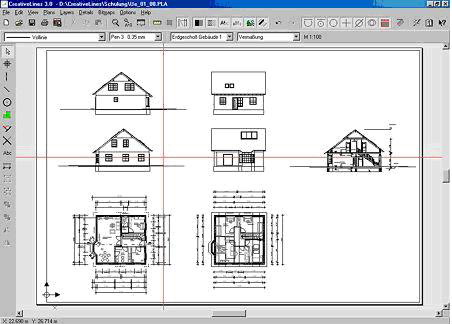

На рисунке показан проект ArCon, импортированный в Creative Lines и его множественные представления, включая и вид поперечного сечения.

Благодаря приложению Creative Lines впервые стало возможно из визуализации и планирования, которое производится в ArCon, проводить эффективно ровное расположение плана. Этажи, боковые представления, разрезы или специальные визуализации можно экспортировать в ArCon в формате mba. Этот формат импортируется с Creative Lines и позволяет представить любое расположение на плане. Отдельные этажи и/или представления делятся на ровные части и страницы, так что ровная структура будет узнаваема уже в импорте.

Расширенные возможности Creative Lines, помимо основных функций, обозначенных в e-Lines:

  • Прикладывание планов в формате немецкого промышленного стандарта или в свободных форматах
  • Эффект свободной руки
  • Все линии могут редактироваться (толщина, тип и цвет)
  • Все площади(поверхности) могут быть изменены (цвет заливки, цвет образца и штриховка)
  • Импорт HPGL-, DXF-и WMF файлы
  • Импорт график пикселя (TIF, JPG и PCX)
  • Копирование, удаление, деформирование, сдвиг, поворотам, зеркалам, зумирование всех символьных элементов
  • Свободное определение образцов штриховки
  • Связь сканера и векторизация цифровой иллюстрации
  • Вывод на печать, связь с принтерами и графопостроителями

Видеоматериал по созданию архитектурных чертежей

Скачать ArCon Eleco - основные штампы чертежей - бесплатно

Для использования в программе скопируйте файлы в папку …\Programm\Standard\Logos.

ArCon. Штампы чертежа

Галерея

Пример чертежа CLines
Пример чертежа CLines
