Редактор плит — мощный инструмент o2c Composer и ArCon
Редактор плит

О работе с Редактором плит мы рассказывали уже не раз. Но сегодня хотелось бы более подробно остановиться на его возможностях.

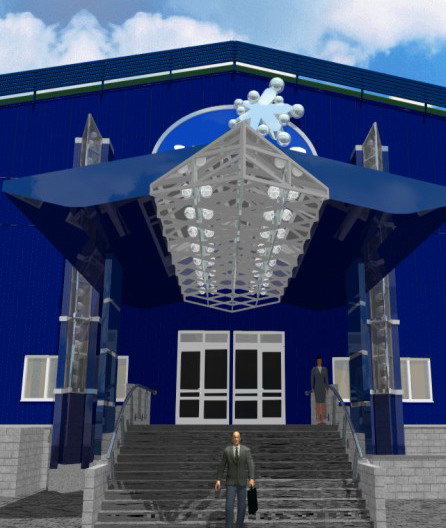

Редактор плит ArCon + позволяет создавать в сочетании со стандартными элементами нестандартные объекты. Например, на рисунке слева снежинка на эмблеме выполнена в редакторе "по клеточкам" с эскиза плюс "стандартные" шарики. Таким образом можно делать практически все объекты.

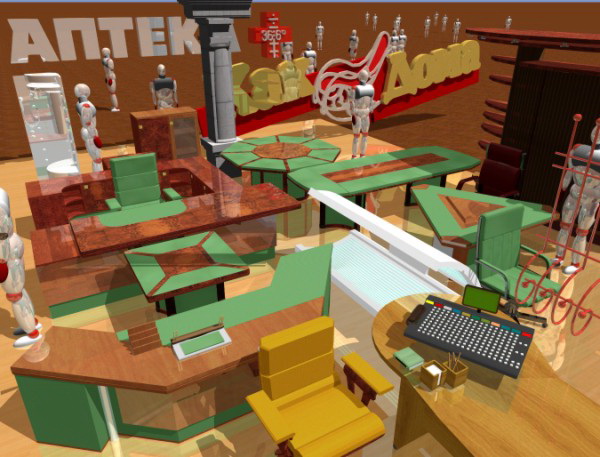

На другой картинке, где множество разных объектов, можно увидеть многое: от письменного прибора до рекламы.И здесь опять же Редактор плит сыграл первостепенную роль.

Возможно, вы, работая в ArCon, заметили, что диалоговые окна Лестничных площадок и плит одинаковы.

Плиты (редактор плит) - это редактируемые, по мере необходимости, объекты, имеющие 3 степени свободы ориентации в пространстве, как и всякий штатный объект.

Редактор плит

Лестничные площадки не имеют этой свободы, а могут лишь перемещаться в плоскости плана и по высоте, вращаться вокруг вертикальной оси при заданных в редакторе параметрах или при многократном копировании. Кроме того, при рендере они ведут себя как конструктивные элементы, и образование ими теней регулируется в диалоге трассировки. Объекты-плиты образуют тени всегда, пока не преобразованы в простые объекты, образование теней которыми регулируется в диалоге свойств объекта.

Свойства плит и лестничных площадок (при хорошем знании и понимании) позволяют решать разнообразные задачи. Лестничные площадки лучше всего подходят для моделирования «конструктива» полов, потолков, рустов и прочих элементов, которым нужно «стабильное» размещение в структуре проекта.

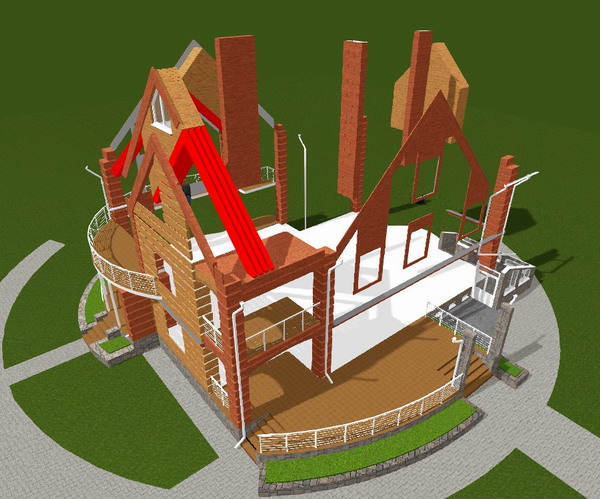

Ниже приведен пример. Здание, лишенное базового конструктива, состоит, в основном, из лестничных площадок и плит. Блоки рустовой кладки сделаны с помощью многократного копирования одного элемента, сделанного лестничной площадкой, причем, в абсолютно точных размерах кирпичной кладки. А иначе, собственно, проекты никому и не нужны. Потом, по желанию заказчика, делались варианты врезки разных оконных проемов, и каждый блок был доступен для редактирования в режиме конструирования и дизайна.

Редактор плит

Приведенные выше примеры служат основанием назвать Редактор плит одной из сильных сторон o2c Composer и ArCon.

Редактор плит является мощным инструментом создания элементов, которых вам может не хватать. o2c Composer, в который интегрирован Редактор плит, как дополнение к ArCon Home, поможет добиться вам не малых результатов, даже если вы и не профессиональный архитектор.

Благодарим Н.В. Рыбакова за предоставленные нам материалы.
