Уровни систем УМНОГО ДОМА

Выделяют три уровня интеллектуализации малоэтажных и коттеджных зданий в зависимости от используемых технологий и потребностей целевой аудитории.

При проектировании следует выбирать максимально возможный уровень, при этом заложить возможность его частичной реализации. Частичной реализацией является вариант, позволяющий рассрочить затраты на реализацию проекта (полностью изготавливается проект и соответствующая ему СКС - cтруктурированная кабельная система, активное устройство устанавливается позже). Таким образом, средства, расходуемые на проектирование и строительство СКС, применяются с максимальной эффективностью.

Вариант интеллектуализации первого уровня наиболее долговечный и обладает наименьшей совокупной стоимостью владения. Он может быть использован для достижения максимально эффективного использования инвестиций.

Первый уровень интеллектуализации

Все устройства комплекса систем интеллектуализации малоэтажных и коттеджных зданий являются источниками и приемниками информации, команд. Средой передачи информации и команд является сеть передачи данных. Устройства комплекса систем интеллектуализации малоэтажных и коттеджных зданий, связанные сетью передачи данных, создают наиболее надежный и легко масштабируемый комплекс систем интеллектуализации малоэтажных и коттеджных зданий.

К сети передачи данных должны быть подключены все инженерные системы здания. Необходимо реализовать функции удаленного управления сетью в целом и создать возможность удаленного мониторинга и управления всеми системами в отдельности.

При проектировании СКС в техническом задании должны быть учтены текущие и потенциальные потребности с учетом тенденций интеграции различных систем в единую сеть.

Беспроводная телефонная сеть должна быть построена на базе беспроводной сети передачи данных. Покрытие должно составлять не менее 90 % площади здания и участка, расстановка точек доступа должна быть выполнена методами математического моделирования. Необходимо реализовать удаленное управление всеми исполнительными устройствами, а именно: воротами с электроприводом, электрозамками, шлагбаумами.

Все активные и пассивные устройства комплекса систем интеллектуализации малоэтажных и коттеджных зданий должны быть согласованы с архитектором. Все устройства, кроме входящих в непосредственный контакт при эксплуатации с пользователем, должны быть скрыты в специальные ниши и помещения. При этом необходимо сохранить возможность доступа к скрытым узлам.

Проложенная СКС подлежит обязательной двукратной сертификации.

Рекомендованный перечень систем показан на рисунке 1.

Второй уровень интеллектуализации

Следует использовать единую сеть передачи данных для телефонной и компьютерной сетей. Прочие системы при возможном взаимодействии могут быть не связанны с сетью передачи данных.

Подключение внешних каналов связи должно быть организовано с учетом потенциальной возможности организовать удаленное управление сетью передачи данных.

Допускается неполное покрытие беспроводной сетью передачи данных. Расчет методами математического моделирования может не производиться. По согласованию может быть произведен открытый монтаж активных и пассивных устройств комплекса систем интеллектуализации малоэтажных и коттеджных зданий.

При проектировании СКС должны быть учтены как текущие, так и потенциальные потребности.

В процессе построения СКС необходимо проводить проверочные работы и однократную сертификацию по окончании основных работ чистовой отделки помещений.

Рекомендованный перечень систем показан на рисунке 2.

Третий уровень интеллектуализации

Единая сеть передачи данных не используется. Телефонная и компьютерная сети должны проектироваться в виде двух отдельных сетей. В техническом задании необходимо учитывать взаимодействие между различными системами. Допускается отсутствие любого из элементов комплекса систем интеллектуализации малоэтажных и коттеджных зданий.

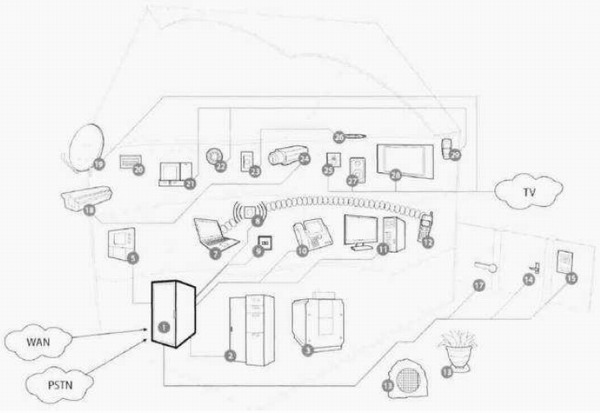

Рисунок 1 - Первый уровень интеллектуализации:

1 - шкаф центрального оборудования комплекса систем интеллектуализации малоэтажных и коттеджных зданий; 2 - аккумуляторное оборудование системы бесперебойного питания; 3 – генератор системы аварийного электропитания; 4 - котел системы отопления; 5 - внутренняя ответная часть домофона; 6 - беспроводная камера системы видеонаблюдения; 7 - портативный компьютер; 8 – точка доступа беспроводной сети передачи данных; 9 - розетка единой сети передачи данных RJ-45; 10 - цифровой проводной телефонный аппарат повышенной комфортности; 11 - стационарный рабочий компьютер; 12 - цифровой минисотовый телефонный аппарат; 13 - всепогодные колонки ландшафтной системы акустического сопровождения; 14 - управляемый электрозамок калитки; 15 - внешняя вызывная часть домофона; 16 - датчик несанкционированного доступа в периметр системы сигнализации; 17 - управляемый электропривод ворот; 18 - наружная всесезонная камера системы видеонаблюдения; 19 - антенна приема спутникового телевизионного сигнала; 20 - система воздухоподготовки; 21 – пульт управления системой сигнализации; 22 - датчик задымления; 23 - регулятор громкости системы акустического сопровождения; 24 - внутренняя камера системы видеонаблюдения; 25 – приемник коммутируемой ИК-сети; 26 - встроенные архитектурные колонки системы акустического сопровождения; 27 - встроенная архитектурная акустическая система домашнего кинотеатра; 28 – экран домашнего кинотеатра; 29 - внутренний датчик объема системы сигнализации; WAN - доступ к Интернету; PSTN - внешние аналоговые линии публичной коммутируемой телефонной сети; TV – доступ к телевидению, в том числе IP-телевидению 6.6.2 При проектировании комплекса систем интеллектуализации малоэтажных и коттеджных зданий в техническом задании должны быть учтены только текущие потребности.

Проложенную СКС необходимо протестировать на целостность и соответствие точек вывода. Сертификация не обязательна.

Рекомендованный перечень систем показан на рисунке 3.

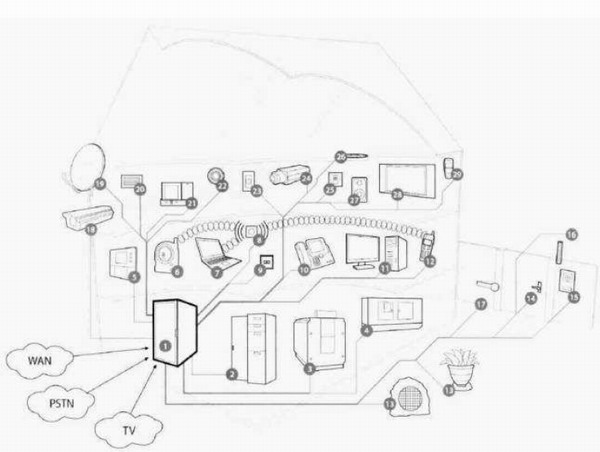

Рисунок 2 - Второй уровень интеллектуализации:

1 - шкаф центрального оборудования комплекса систем интеллектуализации малоэтажных и коттеджных зданий; 2 - аккумуляторное оборудование системы бесперебойного питания; 3 – генератор системы аварийного электропитания; 5* - внутренняя ответная часть домофона; 7 – портативный компьютер; 8 - точка доступа беспроводной сети передачи данных; 9 - розетка единой сети передачи данных RJ-45; 10 - цифровой проводной телефонный аппарат повышенной комфортности; 11 - стационарный рабочий компьютер; 12 - цифровой минисотовый телефонный аппарат; 13 – всепогодные колонки ландшафтной системы акустического сопровождения; 14 - управляемый электрозамок калитки; 15 - внешняя вызывная часть домофона; 17 - управляемый электропривод ворот; 18 – наружная всесезонная камера системы видеонаблюдения; 19 - антенна приема спутникового телевизионного сигнала; 20 - система воздухоподготовки; 21 - пульт управления системой сигнализации; 22 – датчик задымления; 23 - регулятор громкости системы акустического сопровождения; 24 - внутренняя камера системы видеонаблюдения; 25 - приемник коммутируемой ИК-сети; 26 - встроенные архитектурные колонки системы акустического сопровождения; 27 - встроенная архитектурная акустическая система домашнего кинотеатра; 28 - экран домашнего кинотеатра; 29 - внутренний датчик объема системы сигнализации; WAN - доступ к Интернету; PSTN - внешние аналоговые линии публичной коммутируемой телефонной сети; TV - доступ к телевидению, в том числе IP-телевидению *Для второго уровня интеллектуализации характерно сокращение набора пользовательских функций, что влечет за собой ликвидацию части систем и оборудования. На рисунке 2 сохранена нумерация первого уровня интеллектуализации.

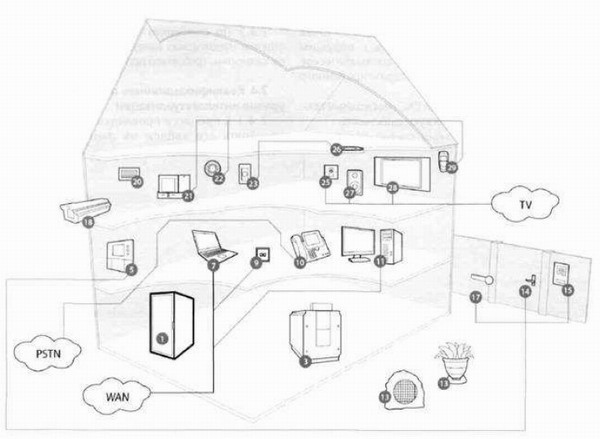

Рисунок 3 - Третий уровень интеллектуализации:

1 - шкаф центрального оборудования комплекса систем интеллектуализации малоэтажных и коттеджных зданий; 3* - генератор системы аварийного электропитания; 5 - внутренняя ответная часть домофона; 7 - портативный компьютер; 9 - розетка единой сети передачи данных RJ-45; 10 – цифровой проводной телефонный аппарат повышенной комфортности; 11 - стационарный рабочий компьютер; 13 - всепогодные колонки ландшафтной системы акустического сопровождения; 14 – управляемый электрозамок калитки; 15 - внешняя вызывная часть домофона; 17 - управляемый электропривод ворот; 18 - наружная всесезонная камера системы видеонаблюдения; 20 - система воздухоподготовки; 21 – пульт управления системой сигнализации; 22 - датчик задымления; 23 - регулятор громкости системы акустического сопровождения; 25 - приемник коммутируемой ИК-сети; 26 - встроенные архитектурные колонки системы акустического сопровождения; 27 - встроенная архитектурная акустическая система домашнего кинотеатра; 28 - экран домашнего кинотеатра; 29 - внутренний датчик объема системы сигнализации; WAN - доступ к Интернету; PSTN - внешние аналоговые линии публичной коммутируемой телефонной сети; TV - доступ к телевидению, в том числе IP-телевидению * Для третьего уровня интеллектуализации характерно сокращение набора пользовательских функций, что влечет за собой ликвидацию части систем и оборудования. На рисунке 3 сохранена нумерация первого уровня интеллектуализации.
