ArCon Render Studio V15: принципы работы

В продажу поступил новый новый программный продукт ArCon RealTime Renderer

С каждым годом совершенствуется не только программа ArCon, но и эффективно развивается ее дополнительный модуль ArCon Render Studio V15. Фирме Gamma Ray в очередной раз удался качественный прорыв. Стало более простым не только управление, но и полностью обновлена система вычисления, версия поддерживает несколько процессоров.

Мы провели сравнительный тест между 14 и 15 версией.

Для визуализации изображения величиной 2560 пикселя предыдущей версии требовалось 27 минут, новой — всего 7! Намного быстрее производится расчет дневного и непрямого света.

Улучшен интерфейс ArCon, теперь текстуры в ArCon Render Studio имеют правильные обозначения. Это немаловажно: при последующих изменениях в ArCon установки камеры, света, фона и измененных материалов принимаются нажатием кнопки.

Новой является функция изменения установок небосвода. При первом расчете дневного света в версии 14 полностью высвечивались все поверхности, направленные против неба (скаты крыши, газоны). Данная функция устраняет эту проблему, вы сразу же получаете правильный результат.

Принципы работы

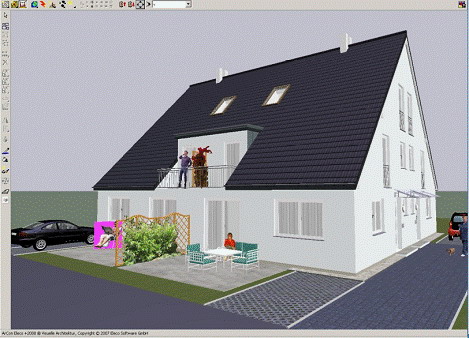

Конечно же, в самом начале в ArCon создается коробка здания с необходимыми внешними объектами.

Местность закладывается только как составляющая важных деталей, ведь так или иначе она заменится при правке изображения.

Размещаем балкон, террасу, автомобили, озеленяем территорию.

Вторым этапом все это передаем в ArCon Render Studio. Устанавливаем камеры (чаще всего 2 на проект), источники света (солнце) – 37-40%, теневое разрешение на 2400, точность глубины на 0,1%.

Наконец, редактируем материалы. Различные текстуры заменяются. Передача геометрии из ArCon осуществляется не всегда корректно. Нормальные текстуры искажаются, и из-за этого в визуализации появляются ошибки. Иногда отдельные окна намного темнее, чем другие. Причина может быть в том, что несколько поверхностей находятся друг над другом, или искажены нормальные текстуры. Чтобы это исправить, перейдите в режим выбора и возьмите материал оконной рамы. В субменю «Изменить стандартные векторы» следует выбрать «Рассчитать стандарты для плоских поверхностей». То же самое может произойти и с машинами. Здесь также выберем материал и рассчитаем стандарты для круглых объектов. Процентное число установлено на 15º, этого, конечно, не хватает, поэтому увеличим его до 85º.

Как только отредактированы все материалы, выключим источники света и произведем расчет дневного освещения. Наконец, «включим» солнце и световое окружение на 8-9%.

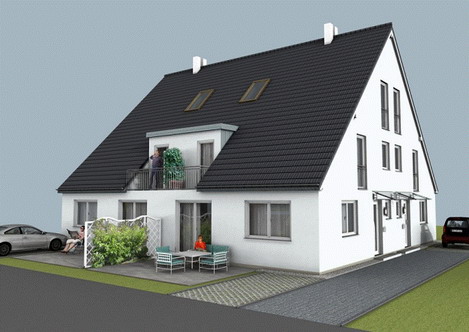

Результат в ArCon Render Studio

Если все выглядит так, как должно быть, рассчитаем изображение в разрешении 2560 пикселей.

Установка качества изображения должна быть «очень хорошей». В большинстве случаев мы не загружаем фон. Но для отражения в окнах нужно установить изображение переднего плана.

Наконец, об обработке иллюстраций. Для этого подходит любая программа, работающая с плоскостями.

В обработке иллюстрации устанавливается фоновое изображение, в различные плоскости загружается местность и озеленение. В этом, несомненно, поможет обширная библиотека объектов (растения, местность, люди и т. д.)

Теперь результат действительно приближен к реальности.

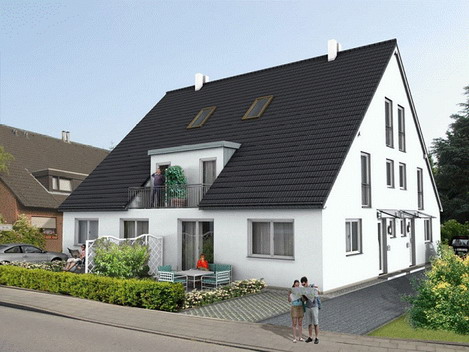

Готовая иллюстрация после электронной обработки

Архитектурная визуализация

Презентация возможностей программы Arcon - предоставлена фирмой-разработчиком ArCon Eleco (75.9 Mb)
