Настоящий стандарт устанавливает термины и определения понятий красок и лаков, относящихся к ним продуктов и сырья, а также покрытий на основе лакокрасочных материалов.
Термины, установленные настоящим стандартом, обязательны для применения во всех видах документации и литературы, входящих в сферу работ по стандартизации или использующих результаты этих работ.
1. Стандартизованные термины с определениями приведены в табл. 1.
2. Применение терминов - синонимов стандартизованного термина не допускается.
2.1. Для отдельных стандартизованных терминов в табл. 1 приведены в качестве справочных краткие формы, которые разрешается применять в случаях, исключающих возможность их различного толкования.
2.2. Приведенные определения можно при необходимости изменять, вводя в них производные признаки, раскрывая значения используемых в них терминов, указывая объекты, входящие в объем определяемого понятия. Изменения не должны нарушать объем и содержание понятий, определенных в данном стандарте.
2.3. В табл. 1 к терминам 5.3; 5.3.2; 5.3.4; 5.3.5 и 5.3.6 приведены чертежи.
2.4. В табл. 1 в качестве справочных приведены иноязычные эквиваленты для ряда стандартизованных терминов на немецком (D), английском (Е), французском (F) языках.
3. Алфавитные указатели содержащихся в стандарте терминов на русском языке и их иноязычных эквивалентов приведены в табл. 2 - 5.
| Термин | Определение |
| 1. ОСНОВНЫЕ ТЕРМИНЫ | |
| 1.1. Краска (эмаль) | Жидкий или порошкообразный продукт, содержащий пигменты, который после нанесения на поверхность образует непрозрачную пленку, обладающую защитными, декоративными или специальными техническими свойствами. |
| D. Anstrichfarbs | Примечания: |
| Е. Paint | 1. Специальные свойства - изоляционные, антискользящие и др. |
| F. Peinture | 2. Художественные (акварельные) краски в тюбике (или кювете) для смешения с водой также отнесены к этому термину |
| 1.2. Лак | Продукт, который после нанесения на поверхность образует твердую прозрачную пленку, обладающую защитными, декоративными или специальными техническими свойствами. |
| D. Klarlack | Примечания: |
| Е. Varnish | 1. Некоторые лаки содержат матирующие вещества. |
| F. Vernis | 2. Некоторые лаки поставляются в двух упаковках |
| 1.3. Лакокрасочная среда | Совокупность компонентов, составляющих жидкую фазу краски. |
| D. Bindemittellösung | Примечание. Этот термин также относится к лакам, содержащим матирующие вещества |
| E. Medium; vehicle | |
| F. Milieu de suspension | |
| 1.4. Пленкообразующее для лакокрасочных материалов | Нелетучая часть лакокрасочной среды, которая образует пленку и связывает пигмент |
| D. Bindemittel | |
| E. Binder | |
| F. Liant | |
| 1.5. Растворитель для лакокрасочных материалов | Жидкость одно- или многокомпонентная, летучая в условиях сушки, в которой пленкообразующее полностью растворяется |
| D. Lösemittel | |
| E. Solvent | |
| F. Solvant | |
| 1.6a. Разбавитель для лакокрасочных материалов | Летучая жидкость одно- или многокомпонентная, которая, не являясь растворителем для пленкообразующего, может быть использована в сочетании с растворителем, не вызывая нежелательных эффектов |
| D. Verschnittmittel | |
| E. Diluent | |
| F. Diluant | |
| 1.6б. Разжижитель для лакокрасочных материалов | Летучая жидкость одно- или многокомпонентная, которая добавляется в продукт для снижения вязкости |
| D. Verdünnungsmittel | |
| E. Thinner | |
| 1.7. Растворимый краситель для лакокрасочных материалов | Природное или синтетическое вещество, окрашивающее краску или лак, в которых оно растворяется |
| D. Farbstoff | |
| Е. Dyestuff | |
| F. Colorant | |
| 1.8. Пигмент для лакокрасочных материалов | Вещество в виде мелкодисперсных частиц, практически нерастворимое в лакокрасочной среде, которое используется благодаря своим оптическим, защитным или декоративным свойствам |
| D. Pigment | |
| E. Pigment | |
| F. Pigment | |
| 1.9. Наполнитель для лакокрасочных материалов | Порошкообразное вещество обычно белое или слабоокрашенное, практически нерастворимое в лакокрасочной среде, имеющее показатель преломления менее 1,7, которое используется благодаря своим физическим или химическим свойствам (см. п. 1.20) |
| D. Füllstoff | |
| Е. Extender | |
| F. Matière de charge | |
| 1.10. Сиккатив | Металлоорганическое соединение, растворимое в органических растворителях и пленкообразующем, которое добавляется к продуктам, высыхающим за счет каталитического окисления, для ускорения процесса сушки. |
| D. Trockenstoff | Примечание. Существуют также водорастворимые сиккативы |
| E. Drier | |
| F. Siccatif | |
| 1.11. Окрашиваемая поверхность | Поверхность, на которую наносится или должен наноситься слой лакокрасочного материала |
| D. Untergrund, Substrat | |
| E. Substrate | |
| F. Subjectile | |
| 1.12. Слой лакокрасочного материала | Непрерывный слой продукта, получающийся при однократном его нанесении |
| D. Schicht | |
| E. Coat | |
| F. Couche | |
| 1.13. Первичный слой лакокрасочного покрытия | Слой, наносимый непосредственно на окрашиваемую поверхность |
| D. Grundanstrich | |
| E. Priming coat | |
| F. Couche d’impression, couche primaire | |
| 1.14. Промежуточный слой лакокрасочного покрытия | Слой, расположенный между первичным и внешним слоем |
| D. Zwischenanstrich | |
| E. Intermediate coat | |
| F. Couche intermèdiaire | |
| 1.15. Внешний слой лакокрасочного покрытия | Последний слой лакокрасочной системы |
| D. Deckanstrich, Schlussanstrich | |
| Е. Finishing coat, top coat | |
| F. Couche de finition | |
| 1.16. Сушка лакокрасочного материала | Комплекс превращений, приводящих к переходу от жидкого состояния пленки к твердому |
| D. Trocknung | |
| E. Drying | |
| F. Séchage | |
| 1.17. Пленка лакокрасочного материала | Непрерывный слой, получаемый после одно- или многократного нанесения на поверхность |
| D. Film | |
| E. Film | |
| F. Feuil | |
| 1.18. Лакокрасочная систем | Совокупность слоев лаков и (или) красок, которая наносится или должна наноситься на поверхность |
| D. Anstrichsystem, Anstrichaufbau | |
| E. Paint or varnish system | |
| F. Système de peinture ou de vernis | |
| 1.19. Барьерный слой покрытия | Слой покрытия, предназначенный для изоляции краски от нижележащей поверхности для предотвращения нежелательного химического или физического взаимодействия между ними |
| D. Isolierschicht | |
| E. Barrier coat | |
| F. Couche d’isolation | |
| 1.20. Шпатлевка | Продукт пастообразной или жидкой консистенции, применяемый для устранения небольших дефектов поверхности перед окраской |
| D. Füller | |
| E. Filler | |
| F. Enduit | |
| 1.21. Пластификатор | Продукт, используемый для повышения эластичности отвержденной пленки (см. ИСО 472) |
| D. Weichmacher | |
| E. Plasticizer | |
| F. Plastifiant | |
| 1.22. Многокомпонентный продукт | Продукт, компоненты которого изготовляются в виде отдельных частей, которые должны быть смешаны в пропорциях, указанных производителем (см. п. 2.5) |
| D. Mehrkomponentenmaterial | |
| E. Multi-pack product | |
| F. Produit livrè en plusieurs emballages | |
| 2. ТЕХНИЧЕСКИЕ ТЕРМИНЫ | |
| 2.1. Объемная концентрация пигмента (ОКП) | Отношение объема пигментов и других твердых частиц в продукте к общему объему нелетучего вещества |
| D. Pigmentvolumenkonzentration (PVK) | |
| Е. Pigment volume concentration (P.V.C.) | |
| F. Concentration pigmentaire volumique (C.P.V.) | |
| 2.2. Критическая объемная концентрация пигмента (КОКП) | Определенное значение объемной концентрации пигмента, при которой пленкообразующее заполняет пустоты, образованные твердыми непосредственно соприкасающимися частицами, и выше которого определенные свойства системы значительно изменяются |
| D. Kritische Pigmentvolumenkonzentration (KPVK) | |
| E. Critical pigment volume concentration (C.P.V.C.) | |
| F. Concentration pigmentaire volumique critique (C.P.V.C.) | |
| 2.3. Нелетучее вещество лакокрасочного материала | Остаток, полученный в результате испарения при определенных условиях испытания (см. ИСО 1515 и ИСО 3251) |
| D. Nichtflüchtiger Anteil | |
| E. Non-volatile matter | |
| F. Extrait sec | |
| 2.4. Практическая кроющая способность лакокрасочного материала | Среднее значение площади окрашиваемой поверхности, которая может быть укрыта определенным объемом (или массой) краски (или лака) при нанесении установленным методом в один слой в практических условиях. |
| D. Ergiebigkeit | Примечание. Обозначается обычно в квадратных метрах на литр или в квадратных метрах на килограмм |
| E. Practical spreading rate | |
| F. Rendement pratique en surface | |
| 2.5. Жизнеспособность | Максимальное время, в течение которого продукт, состоящий из отдельных компонентов, должен быть использован после смешения компонентов |
| D. Topfzeit | |
| E. Pot-life | |
| F. Délai maximal d’utilisation | |
| 3. ФИЗИЧЕСКИЕ СВОЙСТВА ЛАКОКРАСОЧНЫХ МАТЕРИАЛОВ ИЛИ ПОКРЫТИЙ | |
| 3.1. Адгезия | Совокупность сил связи между высохшей пленкой и окрашиваемой поверхностью |
| D. Haftung | |
| E. Adhesion | |
| F. Adhérence | |
| 3.2а. Совместимость продуктов | Способность продукта смешиваться с другими продуктами без появления нежелательных эффектов - выпадения осадка, загустевания |
| D. Verträglichkeit (von Erzeugnissen) | |
| E. Compatibility (of products) | |
| F. Compatibilité (de produits) | |
| 3.2б. Совместимость лакокрасочного материала с поверхностью | Способность лакокрасочного материала наноситься на поверхность без появления нежелательных эффектов |
| D. Verträglichkeit (eines Erzeugnisses mit dem Untergrund) | |
| Е. Compatibility (of product with the substrate) | |
| F. Compatibilité (d’un produit avec le subjectile) | |
| 3.3. Блеск покрытия | Оптическое свойство покрытия, характеризуемое способностью отражать свет |
| D. Glanz | |
| E. Gloss | |
| F. Brillant | |
| 3.4. Укрывистость пленки | Способность краски делать невидимыми цвет или цветовые контрасты окрашиваемой поверхности |
| D. Deckvermögen | |
| E. Hiding power | |
| F. Pouvoir masquant | |
| 3.5. Твердость покрытия | Способность высохшей пленки покрытия сопротивляться механическим воздействиям: удару, вдавливанию, царапанию |
| D. Härte | |
| E. Hardness | |
| F. Dureté | |
| 3.6. Эластичность | Способность отвержденной пленки выдерживать без разрушения деформацию поверхности, на которую она нанесена |
| D. Flexibilität | |
| E. Flexibility | |
| F. Souplesse | |
| 3.7. Глянец | Блеск, появляющийся только при рассмотрении поверхности под небольшим углом. |
| E. Sheen | Примечание. Этот термин не используется в СССР |
| F. Lustre | |
| 3.8. Стойкость к воздействию моющих средств | Способность отвержденной пленки освобождаться путем смыва от пыли, твердых частиц или поверхностных загрязнений без изменения своих специальных свойств (см. ИСО 4618/2, п. 5.15) |
| D. Waschbeständigkeit | |
| E. Washability | |
| F. Lavabilité | |
| 4. ПЕРВИЧНЫЕ ДЕФЕКТЫ | |
| 4.1. Образование пузырьков в пленке | Дефект временный или постоянный в виде пузырьков воздуха и (или) паров растворителя или того и другого вместе в нанесенной пленке |
| D. «Blasigkeit» | |
| E. Bubbling | |
| F. Bullage | |
| 4.2. Штрихи на пленке | Дефект, проявляющийся на пленке при определенных методах нанесения, характеризуемый возникновением в сырой пленке параллельных полос, сохраняющихся после ее высыхания |
| D. «Streifigkeit» | |
| E. Ropiness | |
| F. Cordage | |
| 4.3. Потеки на пленке | Образование неровностей в толщине пленки, проявляющихся в виде наплывов, потеков |
| D. Läufer, Nasen, Gardinen | |
| E. Runs, sags, curtains | |
| F. Coulures en forme de gouttes, de draperies ou de festons | |
| 4.4. Поднятие пленки | Размягчение, вздутие или отделение от поверхности высохшей пленки вследствие нанесения слоя того же или другого материала. |
| D. Hochziehen | Примечание. Дефект может возникнуть во время нанесения или высушивания пленки |
| Е. Lifting | |
| F. Détrempe | |
| 4.5. Сморщивание | Небольшие складки в виде более или менее регулярных неровностей с малой амплитудой, появляющиеся по всей толщине пленки или ее части. |
| D. Runzelbildung | Примечание. Некоторые декоративные краски разрабатывают с учетом получения при пленкообразовании той или иной степени сморщивания поверхности |
| Е. Wrinkling | |
| F. Frisage | |
| 4.6. Рисунок «мороз» на пленке | Дефект, характеризуемый множеством очень мелких морщин в форме многоугольников или паутин на поверхности пленки |
| D. Eisblumenbildung | |
| Е. Frosting | |
| F. Givrage | |
| 4.7. Проплешины | Дефект, характеризуемый полным отсутствием пленки в некоторых областях |
| D. Fehlstelle | |
| E. Miss | |
| F. Manque | |
| 4.8. Апельсиновая корка (шагрень) пленки | Поверхностный дефект, характеризуемый появлением углублений в пленке, придающий ей вид апельсиновой корки |
| D. Orangenschaleneffekt | |
| E. Orange skin | |
| F. Peau d’orange | |
| 4.9. Проколы пленки; булавочные проколы | Дефект, характеризуемый наличием в пленке маленьких сквозных отверстий, напоминающих булавочные уколы |
| D. Nadeistiche | |
| E. Pin-holes | |
| F. Piqûres | |
| 4.10. Дефект неукрывания (перекрывания) краской | Дефект, возникающий при окрашивании в разное время того же самого рабочего дня и характеризуемый наличием выступающих следов и краев ранее нанесенного покрытия |
| D. Sichtbarer-Ansatz | |
| E. Lapping defect | |
| F. Reprise (dèfaut de) | |
| 4.11. Выцветание; изменение цвета | Проникновение красящего вещества из нижних слоев, в или через лакокрасочную пленку, что приводит к появлению пятен или изменению цвета |
| D. Ausbluten | |
| E. Bleeding | |
| F. Saignement | |
| 4.12. Выпотевание | Появление на поверхности пленки одного или нескольких жидких компонентов пленкообразующего |
| D. Ausschwitzen | |
| E. Exudation (sweating) | |
| F. Exsudation | |
| 4.13. Оспины | Дефект, характеризуемый появлением в пленке участков различной толщины, неоднородно распределенных на поверхности. |
| D. Zusammenziehen | Примечание. Сморщивание - экстремальная форма образования оспин |
| E. Cissing | |
| F. Rétraction; retrait (d’un feuil) | |
| 4.14. Помутнение | Матовая опалесценция, иногда проявляющаяся в процессе высыхания глянцевых лакокрасочных пленок в результате осаждения одного или нескольких твердых компонентов краски или лака |
| D. Weissanlaufen | |
| E. Blushing | |
| F. Voile 2 | |
| 5. ИЗМЕНЕНИЯ В ПЛЕНКАХ, ВОЗНИКАЮЩИЕ В ПРОЦЕССЕ СТАРЕНИЯ | |
| 5.1. Бронзировка | Дефект, характеризуемый изменением цвета, связанный с появлением в пленке бронзового оттенка |
| D. Bronzieren | |
| E. Bronzing | |
| F. Bronzage | |
| 5.2. Образование пузырей | Выпуклая деформация в пленках, возникающая при местном отделении одного или нескольких слоев покрытия. |
| D. Blasenbildung | Примечание. Иллюстрация степеней образования пузырей приведена в ИСО 4628/2 |
| E. Blistering | |
| F. Cloquage | |
| 5.3. Растрескивание | Изменение, характеризуемое появлением разрывов в пленке (см. черт. 1). |
| D. Rissbildung | Примечание. Растрескивание может включать несколько форм, наиболее важные из которых приведены на черт. 2 - 5. Степени растрескивания приведены на чертежах в ИСО 4628/4 |
| E. Cracking | |
| F. Craquelage | |
| 5.3.1. Волосяные трещины | Очень тонкие поверхностные трещины |
| D. Haarrissbildung | |
| E. Hair-cracking | |
| F. Craquelures capilliformes | |

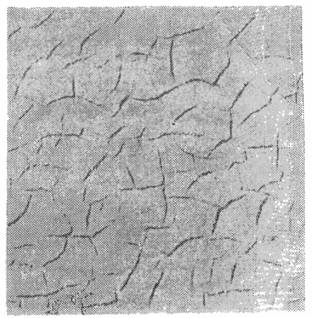

| 5.3.2. Поверхностные трещины | Мелкие трещины, распределенные по поверхности в виде более или менее регулярных рисунков (см. черт. 2) |
| D. Krakelierung; Netzrissbildung | |
| E. Checking | |
| F. Craquelures en quadrillage | |
| 5.3.3. Глубинные трещины | Трещины, которые пронизывают один из слоев покрытия и могут привести в результате к полному разрушению пленки |
| D. Tiefe Risse | |
| E. Deep cracks | |
| F. Craquelures profondes | |

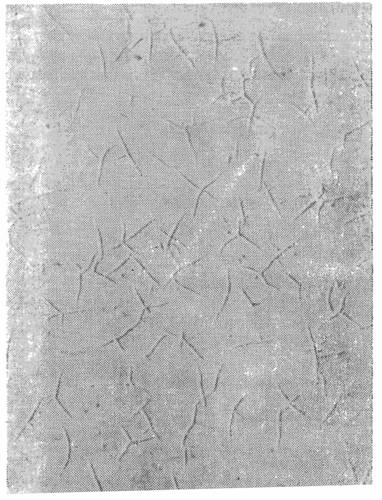

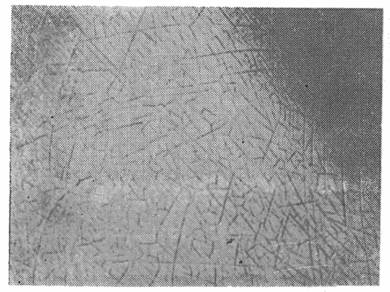

| 5.3.4. Средние трещины | Трещины, подобные поверхностным, но более широкие и глубокие (см. черт. 3) |
| E. Crazing | |
| F. Faiencage | |

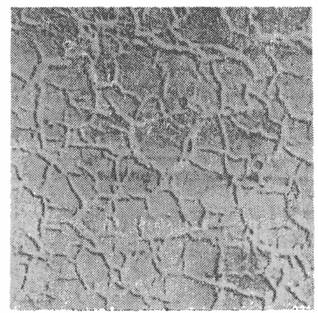

| 5.3.5. Трещины типа «крокодиловая кожа» | Широкие трещины, образующие на покрытии рисунок в виде крокодиловой кожи (см. черт. 4) |
| D. Krokodilhautbildung | |
| Е. Crocodiling (or alligatoring) | |
| F. Peau de crocodile | |
| 5.3.6. Трещины типа «следов птиц» | Рисунок трещин, напоминающий птичьи следы (см. черт. 5) |
| D. Krähenfuss-Rissbildung | |
| E. Crow’s foot cracking | |
| F. Pattes de corbeau | |
| 5.4. Отслаивание пленки | Отделение одного или нескольких слоев системы от нижележащих слоев или полное отделение всего покрытия от поверхности |
| D. Abschälen | |
| E. Peeling | |
| 5.5. Отслаивание пленки чешуйками | Отделение пленки в виде неравномерно распределенных чешуек различного размера, появляющееся обычно в результате растрескивания. |
| D. Abblättern | Примечание. Степени отслаивания приведены на чертежах в ИСО 4628/5 |
| E. Flaking | |
| F. Écaillage | |
| 5.6. Эрозия пленки | Разрушение пленки в естественных погодных условиях, которое может привести к обнажению окрашиваемой поверхности |
| D. Abwitterung | |
| E. Erosion | |
| F. Érosion | |
| 5.7. Меление пленки | Появление на поверхности пленки тонкого легко снимаемого порошка, возникающего вследствие деструкции одного или нескольких компонентов |
| D. Kreiden | |
| E. Chalking | |
| F. Farinage | |
| 5.8. Хрупкость пленки | Ухудшение эластичности пленки |
| D. Versprödung | |
| E. Embrittlement | |
| F. Friabilité | |
| 5.9. Точечная коррозия пленки (см. п. 4.9) | Появление на поверхности очень мелких круглых пятен от продуктов коррозии металлической поверхности |
| D. Punktförmige Korrosionserscheinung | |
| E. Corrosion pin-holes | |
| F. Piqûres de corrosion | |
| 5.10. Поматовение пленки | Появление мутности на поверхности первоначально глянцевой пленки. |
| D. Hauchbildung | Примечание. На начальной стадии развития дефекта поматовение может быть легко устранено вытиранием |
| E. Bloom | |
| F. Voile | |
| 5.11. Старение пленки | Необратимые изменения свойств пленки, которые протекают во времени |
| D. Alterung | |
| E. Ageing | |
| F. Vieillissement | |
| 5.1.2. Образование кратеров | Появление в пленках маленьких углублений округлой формы, сохраняющихся после отверждения |
| D. Kraterbildung | |
| Е. Cratering | |
| F. Formation de cratères | |
| 5.13. Флокуляция | Образование агломератов в дисперсии или в краске |
| D. Flockulation | |
| E. Flocculation | |
| F. Floculation | |
| 5.14. Желатинизация; гелеобразование | Переход продукта из жидкого состояния в твердое или полутвердое. |
| D. Gelieren | Примечание. Желатинизацию можно осуществлять преднамеренно для придания продукту тиксотропных свойств |
| E. Gelling | |
| F. Gélification | |
| 5.15. Грязеудержание | Дефект, характеризуемый способностью сухой пленки сохранять на поверхности инородные частицы |
| D. Schmutzhaftung | |
| E. Dirt retention | |
| F. Susceptibilité à l’encrassement | |
| 6. СМОЛЫ | |
| 6.1. Смола | Твердый, полутвердый или псевдотвердый органический материал, который имеет неопределенную и обычно относительно высокую молекулярную массу и который под воздействием тепла размягчается или плавится в определенном диапазоне температур |
| E. Resin | |
| F. Résine | |
| 6.2. Природная смола | Смола растительного или животного происхождения |
| E. Natural resin | |
| F. Résine naturelle | |
| 6.3. Водорастворимая смола | Полимерный материал растительного происхождения, способный при растворении в воде образовывать вязкий коллоидный раствор. |
| E. Gum, water-soluble | Примечание. Английский термин «gum» и французский «gomme» традиционно применялись для ископаемых смол и некоторых других природных продуктов, которые не растворимы в воде, но к такому использованию этих терминов, хотя оно и глубоко укоренилось, следует относиться критически |
| F. Gomme soluble dans l’eau | |
| 6.4. Модифицированная смола | Смола, химическая структура которой включает природный материал, частично видоизмененный в результате соответствующих химических реакций |
| E. Modified natural resin | |
| F. Résine artificielle | |
| 6.5. Синтетическая смола | Смола, полученная в результате контролируемых химических реакций полиприсоединения или поликонденсации между хорошо известными реагентами, которые сами по себе не обладают характеристиками смол |
| Е. Synthetic resin | |
| F. Résine synthétique | |
| 6.6. Акриловая смола | Синтетическая смола, полученная полимеризацией или сополимеризацией различных акриловых и (или) метакриловых мономеров, часто вместе с другими мономерами (см. п. 6.17) |
| E. Acrylic resin | |
| F. Résine acrylique | |
| 6.7. Фенольная смола | Синтетическая смола, полученная поликонденсацией различных альдегидов, в частности формальдегида, с фенолами, их гомологами и (или) производными |
| E. Phenolic resin | |
| F. Résine phénolique | |
| 6.8. Алкидная смола | Синтетическая смола, полученная поликонденсацией многоосновных кислот, жирных кислот или масел с полиолами (высокомолекулярными спиртами). См. ИСО 6744 |
| E. Alkyd resin | |
| F. Résine alkyde | |
| 6.9. Аминная смола | Синтетическая смола, полученная поликонденсацией аминов или амидов с альдегидами и неоднократно этерифицированная спиртами |
| E. Amino resin | |
| F. Résine aminoplaste | |
| 6.10. Хлорированный каучук | Смола, полученная хлорированием природного или синтетического каучука |
| E. Chlorinated rubber resin | |
| F. Résine de caoutchouc chloré | |
| 6.11. Полиэфирная смола | Синтетическая смола, полученная поликонденсацией многоосновных кислот и полиолов (высокомолекулярных спиртов). |
| E. Polyester resin | Примечание. Эти смолы могут быть классифицированы в зависимости от их структуры, например, как насыщенные и ненасыщенные полиэфирные смолы (см. п. 6.12) |
| F. Résine de polyester | |
| 6.12. Ненасыщенная полиэфирная смола | Полиэфирная смола, характеризуемая двойными углерод-углеродными связями в полимерной цепи, способными к дальнейшей сшивке |
| E. Unsaturated polyester resin | |
| F. Résine de polyester non sature | |
| 6.13. Изоцианатная смола | Синтетическая смола, содержащая свободные или блокированные изоцианатные группы, основанные на ароматических, алифатических или циклоалифатических изоцианатах. |
| E. Isocyanate resin | Примечание. Изоцианаты в форме мономеров или, в основном, полимеров используются в сочетании с соединениями, содержащими реакционные гидроксильные группы при образовании полиуретановых покрытий |
| F. Résine isocyanate | |
| 6.14. Полиуретановая смола | Синтетическая смола, полученная в результате взаимодействия полифункциональных изоцианатов с соединениями, содержащими реакционные гидроксильные группы |
| Е. Polyurethane resin | |
| F. Résine de polyuréthanne | |
| 6.15. Кремнийорганическая (силиконовая) смола | Синтетическая смола, содержащая силоксановые группы |
| E. Silicone resin | |
| F. Résine de silicone | |
| 6.16. Стирольная смола | Синтетическая смола, полученная полимеризацией стирола или его сополимеризацией с другими мономерами (см. п. 6.17) |
| E. Styrene resin | |
| F. Résine styrénique | |
| 6.17. Виниловая смола | Синтетическая смола, полученная полимеризацией или сополимеризацией мономеров, содержащих винильные группы. |
| E. Vinyl resin | Примечание. Стирольные, акриловые, винилацетатные и т.п. смолы получают из соответствующих мономеров одинаковым способом |
| F. Résine vinylique | |
| 6.18. Эпоксидная смола | Синтетическая смола, содержащая эпоксидные группы или образованная реакцией соединений, содержащих эпоксидные группы. См. ИСО 7142. |
| | Примечание. Включают два основных вида эпоксидных смол: |
| E. Epoxy resin | а) синтетические смолы, содержащие эпоксидные группы, способные к сшиванию; |
| F. Résine époxydique | б) эпоксидные эфиры, полученные реакцией эпоксигрупп с жирными кислотами или маслами, высыхающими при окислении |
