СТРОИТЕЛЬСТВО ЖИЛОГО ДОМА

из мелкоштучных трехслойных стеновых блоков "Термоблок"

За последние несколько лет малоэтажное строительство развивается достаточно быстрыми темпами. Зачастую местом строительства малоэтажных домов является пригородная территория. Это объясняется тем, что человек хочет жить в своем собственном доме, не слышать шум от соседей и между тем находиться вблизи от города, в области транспортной развязки и подведенных коммуникаций.

Приобретая земельный участок, мы начинаем создавать эскизные проекты, рассматриваем варианты существующих домов и уже на этом этапе возникает самый главный вопрос: из какого материала строить свой дом. Оптимальным вариантом при выборе материала для возведения стен являются мелкоштучные трехслойные блоки из газобетона - "Термоблоки".

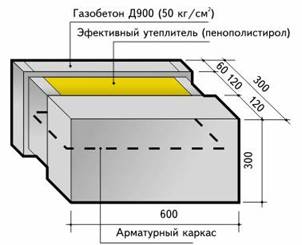

Благодаря своим размерам (600x300x300), отвечающим строительному модулю, из блоков можно возводить конструкции любой архитектурной сложности.

По толщине блок представляет собой трёхслойную конструкцию, состоящую из двух слоев газобетона и центрального слоя пенополистирола.

По своим теплотехническим характеристикам "Термоблок" соответствует требованиям СНиП 23-02-2003 "Тепловая защита зданий", предъявляемым к жилым зданиям г. Новосибирска. Приведенное сопротивление теплопередачи составляет около 4,0 Вт/м°С. Несмотря на то, что центральным слоем блока является пенополистирольная вставка, он имеет очень жесткую конструкцию, которую обеспечивает металлический каркас, связывающий между собой две части из газобетона. Оптимальный скелет металлического каркаса и диаметр арматуры не создает "мостиков холода". Минимальная температура на внутренней поверхности блока с теплой стороны составляет +11,8°С, при температуре с холодной стороны -39°С (температура самой холодной пятидневки для г. Новосибирска). Температура внутри помещения +18°С, средняя температура на поверхности блока с внутренней стороны помещения составляет +16°С при норме в +12°С. Кроме того, контур этих блоков состоит из газобетона, который позволяет стене дышать, что очень важно для комфортного проживания. Такие показатели обеспечивают комфортные условия для проживания с минимальным расходом энергозатрат, связанных с отоплением дома зимой и обеспечением прохлады в жаркие летние дни.

Использование замкнутого металлического каркаса в "Термоблоке" создает дополнительную жесткость стены, что очень важно для строительства в сейсмоактивной зонах, а также позволяет использовать при строительстве в качестве перекрытия многопустотные плиты перекрытия по методике и согласно расчетам, предусмотренных проектом. При укладке многопустотных плит перекрытия или монолитного бетонного перекрытия рекомендуется делать монолитный бетонный контур по всему периметру стены на внутренней стороне блока с заходом бетона на 20-30 мм в паз блока. Для этого делают вкладыш из пенополистирола уже на 20-30 мм по сравнению со стандартными вкладышами, данный зазор создает единый бетонный замок по всему контуру залитого монолитного пояса и предостерегает от сползания этого пояса с внутренней стороны блока.

Вкладыш в данном случае становится опалубкой с внутренней стороны для возведения монолитного бетонного пояса, с наружной стороны в упор к блоку устанавливается доска шириной 100 мм. Толщина монолитного армапояса составляет не более 70 мм. После установки плит перекрытия рекомендуется в каждой плите сделать перфоратором по два сквозных отверстия с каждой стороны, пройдя и армапояс, на который она опирается. В созданные отверстия на раствор устанавливаются куски арматуры, данные мероприятия обеспечат жесткую конструкцию всего сооружения. При устройстве оконных и дверных перемычек используются металлические уголки, вид уголка определяется в зависимости от пролета проема и количества этажей, возводимых над этими проемами. Для устройства проема в блоках, укладываемых на проем, пропиливают в ребрах жесткости небольшие пропилы, в которые сможет свободно встать полка уголка. С каждого края уголка делают на одной полке по одному отверстию. Уголки обязательно сначала обрабатывают антикоррозийными составами. После этого укладывают на внутреннюю стену термоблока два уголка, чтобы полки уголков смотрели в разные стороны, и один уголок укладывают на наружную стенку блока, полка уголка смотрит во внутрь дома. После этого их крепят большими гвоздями к нижним блокам, на которые установлены уголки, через отверстия, сделанные в уголках, для того чтобы уголки не сползали с блоков. После установки уголков на них надеваются блоки, в которых предварительно сделаны пазы.

Преимуществом контура из газобетона совместно с металлическим каркасом является создание единой жесткой конструкции как самого блока, так и стены в целом. Кроме того, в случае, если здание по каким-либо причинам подвергнется пожару, его стены останутся устойчивыми, даже если внутри блока расплавится пенополистирол (температура плавления пенополистирола +60°С) по сравнению с аналогичными трехслойными блоками с использованием гибких стеклопластиковых связей в качестве связи внутренних и наружных слоев (стена может просто расслоится на внутреннюю и наружную часть). В случае расплавления пенополистирола в "Термоблоке" после пожара в оставшиеся пустоты можно будет ввести утепляющий состав без всяких трудностей и не нарушая конструкцию стены и дома.

При возведении стен из "Термоблока" раствор укладывается отдельно на внутреннюю и наружную часть блока, а посередине устанавливается вкладыш из пенополистирола или гидрофобизированных минераловатных плит. Боковые стыки также по краям наружной и внутренней стороны блока укладывают на раствор, а посредине после установки блока вставляют в прорезь между блоками небольшой вкладыш из пенополистирола с небольшим усилием, чтоб избежать воздушных зазоров. Через три ряда рекомендуем укладывать горизонтальные вкладыши из гидрофобизированных минераловатных плит с целью перекрытия сквозных каналов в блоках в случае возникновения в доме пожара, в этом случае огонь не сможет распространиться внутри стены, так как минераловатными плитами будут перекрыты каналы внутри блока, если даже там расплавится пенополистирол.

Плотность газобетона, применяемого при изготовлении "Термоблока" составляет 800-900 кг/м3, а пенополистирола 25 кг/м3, в результате квадратный метр стены весит 540-600 кг/м2, что позволяет возводить стены при относительно низких затратах на изготовление фундамента.

В зависимости от геологических изысканий нужно применять тот или иной тип фундамента. Если принимать во внимание особенности строительства в Новосибирской области и то, что в основном в качестве грунта у нас преимущественно присутствуют стабильный суглинок, особое внимание стоит уделить двум видам фундамента.

Первым и наиболее распространенным является ленточный фундамент. Распространенный ленточный фундамент для домов со стенами из Сибита, простого газобетона, шлакоблока, кирпича в 400 мм изготавливается следующим образом. В осях дома прокладывается траншея шириной 800 мм и глубиной 1200-1500 мм. Основание траншеи отсыпается песчано-гравийной смесью или щебнем фракции 10-20 мм, толщиной 100 мм. Затем заливается подошва фундамента на всю ширину траншей. Толщина подошвы, как правило, составляет 150-200 мм. Для изготовления подошвы фундамента применяется бетон М200. Армирование осуществляется с использованием в качестве рабочей арматуры А-П диаметром 14 мм и монтажной Врб. По истечению 7 суток с момента бетонирования можно заниматься монтажом непосредственно ленты фундамента. (Все бетонные работы необходимо производить при температуре наружного воздуха не ниже +10 С или с применением электропрогрева.)

Лента фундамента может представлять собой монолитную конструкцию, либо изготавливаться из фундаментных блоков толщиной не мене 400 мм, уложенных на строительный раствор М150.

По истечении вышеуказанного срока ленточный фундамент нужно обработать с наружной стороны гидроизоляционным материалом (битумный лак, изоляционная мастика и т. д.) и после высыхания произвести работы по обратной засыпки. Во избежание оседания грунта в качестве обратной засыпки необходимо использовать песчано-гравийную смесь.

(Все работы по изготовлению фундамента и выбору его конструкции необходимо осуществлять по индивидуальному проекту, т. к. настоящее пособие носит рекомендательный характер.)

Вторым видом фундамента, является изготовление свайного поля. В осях будущего дома заливаются или забиваются железобетонные сваи, на которых монтируется ростверк, и устанавливаются ригеля.

Также при возведении стен из наших блоков при наличии геологии мы можем разработать индивидуальные варианты по устройству фундамента, которые смогут значительно снизить затраты на его возведение по сравнению с представленной методикой его возведения.
